다이나믹 앵커 중에서 성능 수준

다이나믹 고성능 케미칼 앵커 FHB-A dyn

피셔 Highbond-Anchor 동적 FHB-A dyn은 주입식 몰탈 FIS HB로 처리됩니다. 동적 교차 하중을 지원하는 데 사용됩니다. 원뿔 모양의 승인된 앵커는 동적 응력하에서 제어 팽창을 보장하여 균열 콘크리트에서 사용할 수 있습니다. 엘리베이터, 생산용 로봇, 갠트리 및 오버 헤드 크레인 및 터널 인공 호흡기 (제트 팬)를위한 가이드 레일을 단단히 고정시킵니다. 내화 등급 R120에 따른 분류, 높은 내식성 스틸 또는 변형된 로드 FHB-A dyn V를 사용하여 더 높은 전단력을 위한 추가 슬리브로 제작된 변형은 추가적인 보안을 제공합니다.

Variantes de producto

Download of image data

Variantes de producto

Aprobaciones / Informes de prueba

19 Variantes de producto

천공 직경

관통 부착을 위한 최소 천공 깊이

앵커링 깊이

너트 폭

포장

수량

Leyenda = Permiso disponible— = Permiso no disponible

Más resultados

Visto 18 de 19 variante (s)

장점

설치 과정에서, 주입식 몰탈 FIS HB는 부착물의 환형갭(annular gap)을 충진하고, 최적의 하중 분배를 보장한다. 이는 다이나믹 교번하중(alternating load)의 흡수를 가능하게 한다.
FHB-A dyn 앵커 로드의 콘 형태는 동응력(dynamic stress) 하에서 제어된 확장을 보장하며, 균열 콘크리트에서의 사용을 가능하게 한다.
부식 저항력이 높은 스틸(highly corrosion-resistant steel)로 만든 FHB-A dyn 앵커 로드 또한 이용 가능하다. 이는 터널과 같이 적극적인 공간에 사용하기에 적합하다.
Highbond 앵커 다이나믹 시스템은 FHB-A dyn V 앵커 로드의 추가적인 슬리브 덕분에 좀 더 큰 전단하중을 달성할 수 있고, 이는 안전성을 증가시킨다.

어플리케이션

지브(Jib) 크레인
갠트리(Gantry) 및 천장 크레인
엘레베이터 가이드 레일

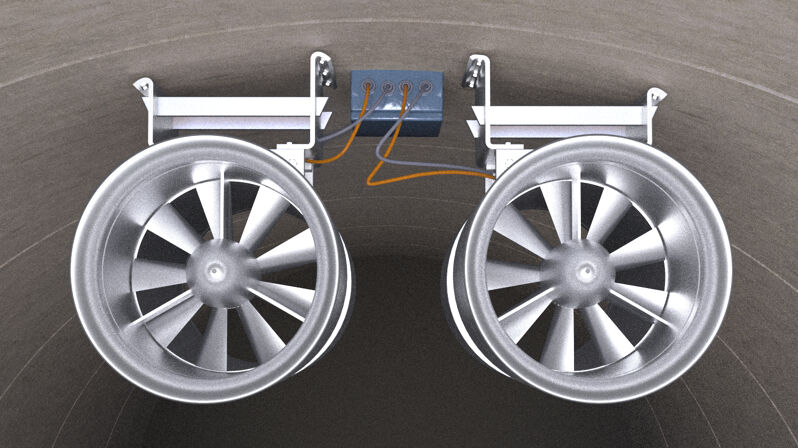

터널 환풍기 (제트팬)
도로 공사에서 갠트리 크레인(Gantries)
안테나와 송신기 기둥

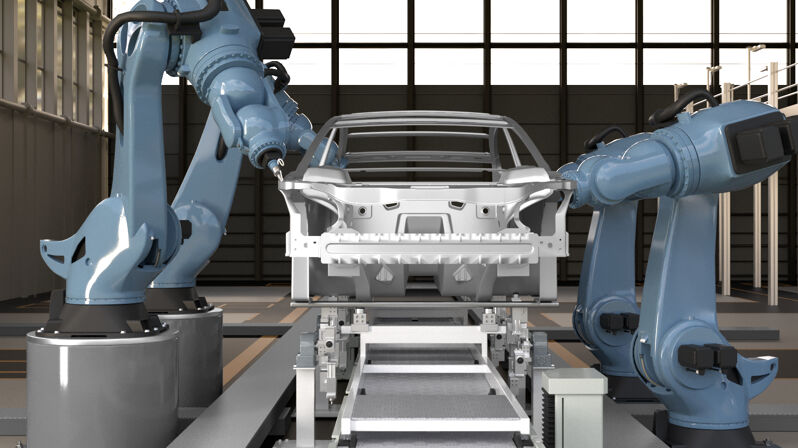

산업용 로봇

건설 재료

승인됨 :

콘크리트 C20/25 to C50/60, 균열 및 비균열

Puede encontrar información detallada sobre los materiales de construcción en el documento de registro.

Aprobaciones

ETA-06/0171
DoP No. 0353
(2103/12/12) - CM

기능

주입식 몰탈 FIS HB와 함께 FHB-A dyn은 사전 설치 및 관통 설치용으로 승인되었습니다.
몰탈은 앵커로드의 전체 표면을 드릴 구멍 벽과 접합하고 드릴 구멍을 밀봉합니다.
센터링 슬리브는 고정구의 앵커를 중앙에 배치하여 안전한 하중 적용을 보장합니다.
락 너트는 너트의 풀림을 방지합니다.

Push-through installation in concrete with FIS HB and FHB DYN

1 / 10

Pre-positioned installation in concrete with FIS HB and FHB DYN

1 / 11

Push-through installation in concrete with FIS HB and FHB DYN V

1 / 11

ETA Certification Document

pdf, ETA-06/0171

European Technical Assessment for fischer Highbond-Anchor FHB / FHB dyn / FDA - Bonded fasteners and bonded expansion fasteners for use in concrete

Creado el 2024. 07. 10.

DOP - Declaration of Performance

pdf, DoP No. 0353

Declaration of Performance for fischer Highbond-Anchor FHB / FHB dyn / FDA (Bonded expansion fastener for use in concrete)

Creado el 2024. 02. 23.

Test report (fire protection)

pdf, (2103/12/12) - CM

lnjection systems FHB / FHB dyn / FDA

Válido desde 2021. 07. 15.
hasta 2026. 07. 15.

Filling Quantities

pdf,

Filling quantities für highbond-Anchor dynamic FHB dyn

Load Table

pdf,

Highbond anchor dynamic FHB dyn - Design values for cyclic fatigue loading of a single anchor normal concrete of strength class C20/25

Installation Instructions

pdf,

fischer highbond anchor dynamic FHB dyn - Pre-fixing installation

Installation Instructions

pdf,

Curing Times

pdf,

Curing times for injection mortar FIS HB

Marketing Documents

pdf,

Dynamic fixing solutions.

ETA 승인
천공 직경 ( d₀ )	14
관통 부착을 위한 최소 천공 깊이 ( h₂ )	130
앵커링 깊이 ( h_ef )	100
너트 폭	19
포장	폴딩 박스
수량	10
GTIN (EAN-Code)	4006209920183

ETA 승인
천공 직경 ( d₀ )	14
관통 부착을 위한 최소 천공 깊이 ( h₂ )	155
앵커링 깊이 ( h_ef )	100
너트 폭	19
포장	폴딩 박스
수량	10
GTIN (EAN-Code)	4006209920190

ETA 승인
천공 직경 ( d₀ )	18
관통 부착을 위한 최소 천공 깊이 ( h₂ )	155
앵커링 깊이 ( h_ef )	125
너트 폭	24
포장	폴딩 박스
수량	10
GTIN (EAN-Code)	4006209920206

ETA 승인
천공 직경 ( d₀ )	18
관통 부착을 위한 최소 천공 깊이 ( h₂ )	180
앵커링 깊이 ( h_ef )	125
너트 폭	24
포장	폴딩 박스
수량	10
GTIN (EAN-Code)	4006209920367

ETA 승인
천공 직경 ( d₀ )	18
관통 부착을 위한 최소 천공 깊이 ( h₂ )	205
앵커링 깊이 ( h_ef )	125
너트 폭	24
포장	—
수량	10
GTIN (EAN-Code)	4048962439953
