볼트 앵커 FWA
볼트 앵커 FWA (미터식사이즈)
볼트 앵커 FWA
승인이 없는 비용 효율적인 고정 - 비 균열 콘크리트에 사용
볼트 앵커 FWA (미터식사이즈)
Product variants
Download of image data
Product variants
Filter
천공 직경
앵커 길이
최대 부착물 두께
Filter
49 Product variant (s)
천공 직경
관통 부착을 위한 최소 천공 깊이
앵커 길이
너트 폭
포장
수량
FWA 6 x 55
제품 번호 045582
6
55
55
10
폴딩 박스
100
천공 직경
(
d
0
)
6
관통 부착을 위한 최소 천공 깊이
(
h
2
)
55
앵커 길이
55
너트 폭
10
포장
폴딩 박스
수량
100
GTIN (EAN-Code)
4006209455821
FWA 6 x 70
제품 번호 045598
6
70
70
10
폴딩 박스
100
천공 직경
(
d
0
)
6
관통 부착을 위한 최소 천공 깊이
(
h
2
)
70
앵커 길이
70
너트 폭
10
포장
폴딩 박스
수량
100
GTIN (EAN-Code)
4006209455982
FWA 8 x 50
제품 번호 045644
8
50
50
13
폴딩 박스
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
50
앵커 길이
50
너트 폭
13
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209456446
FWA 8 x 60
제품 번호 502893
8
60
60
13
—
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
60
앵커 길이
60
너트 폭
13
포장
—
수량
50
GTIN (EAN-Code)
4048962063455
FWA 8 x 65
제품 번호 045788
8
65
65
13
폴딩 박스
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
65
앵커 길이
65
너트 폭
13
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457887
FWA 8 x 80
제품 번호 045789
8
80
80
13
폴딩 박스
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
80
앵커 길이
80
너트 폭
13
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457894
FWA 8 x 95
제품 번호 045790
8
95
95
13
폴딩 박스
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
95
앵커 길이
95
너트 폭
13
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457900
FWA 8 x 120
제품 번호 045791
8
120
120
13
폴딩 박스
50
천공 직경
(
d
0
)
8
관통 부착을 위한 최소 천공 깊이
(
h
2
)
120
앵커 길이
120
너트 폭
13
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457917
FWA 10 x 65
제품 번호 045645
10
65
65
17
폴딩 박스
50
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
65
앵커 길이
65
너트 폭
17
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209456453
FWA 10 x 80
제품 번호 045792
10
80
80
17
폴딩 박스
50
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
80
앵커 길이
80
너트 폭
17
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457924
FWA 10 x 95
제품 번호 045793
10
95
95
17
폴딩 박스
50
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
95
앵커 길이
95
너트 폭
17
포장
폴딩 박스
수량
50
GTIN (EAN-Code)
4006209457931
FWA 10 x 115
제품 번호 045794
10
115
115
17
폴딩 박스
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
115
앵커 길이
115
너트 폭
17
포장
폴딩 박스
수량
25
GTIN (EAN-Code)
4006209457948
FWA 10 x 130
제품 번호 045646
10
130
130
17
폴딩 박스
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
130
앵커 길이
130
너트 폭
17
포장
폴딩 박스
수량
25
GTIN (EAN-Code)
4006209456460
FWA 10 x 140
제품 번호 503367
10
140
140
17
—
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
140
앵커 길이
140
너트 폭
17
포장
—
수량
25
GTIN (EAN-Code)
4048962056655
FWA 10 x 160
제품 번호 503368
10
160
160
17
—
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
160
앵커 길이
160
너트 폭
17
포장
—
수량
25
GTIN (EAN-Code)
4048962056662
FWA 10 x 180
제품 번호 503369
10
180
180
17
—
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
180
앵커 길이
180
너트 폭
17
포장
—
수량
25
GTIN (EAN-Code)
4048962056679
FWA 10 x 200
제품 번호 503370
10
200
200
17
—
25
천공 직경
(
d
0
)
10
관통 부착을 위한 최소 천공 깊이
(
h
2
)
200
앵커 길이
200
너트 폭
17
포장
—
수량
25
GTIN (EAN-Code)
4048962056686
FWA 12 x 80
제품 번호 045647
12
80
80
19
폴딩 박스
25
천공 직경
(
d
0
)
12
관통 부착을 위한 최소 천공 깊이
(
h
2
)
80
앵커 길이
80
너트 폭
19
포장
폴딩 박스
수량
25
GTIN (EAN-Code)
4006209456477
더 많은 결과
조회 49 제품 18
The advantages / Product description
장점
표준 앵커리지 깊이는 높은 하중 지지력을 달성합니다. 이는 적은 고정 점과 작은 앵커 플레이트가 필요하다는 것을 의미합니다.
고정 깊이가 감소하면 드릴 구멍 깊이가 줄어 듭니다. 이는 유연성을 높이는 동시에 설치에 필요한 시간을 최소화합니다.
메트릭 및 인치 스레드와 함께 사용 가능
Application and approval
어플리케이션
금속 공사
가드 레일
콘솔(Consoles)
사다리
케이블 트레이
기계
계단
출입구
건물 외장(Façades)
건설 재료
콘크리트 C20/25, 비균열콘크리트
You can find detailed information on building materials in the registration document.
Assembly instruction
기능

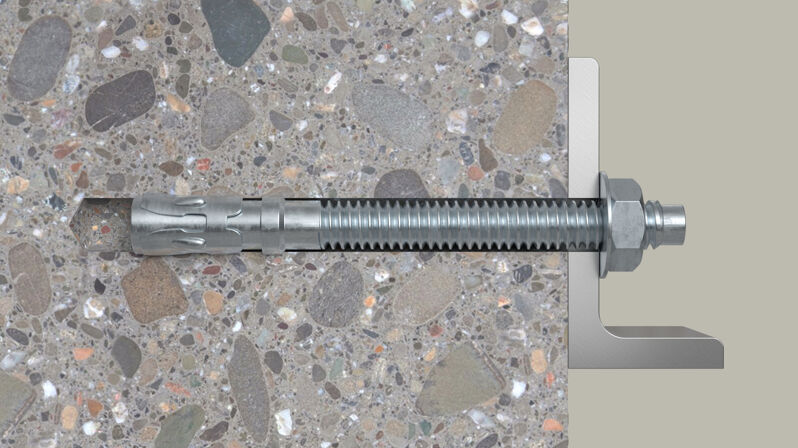

FWA는 사전 설치 및 관통 설치에 적합합니다.
설치하기 전에 육각 너트를 최적의 위치에 놓으십시오 (드라이브 핀이 육각 너트에서 약 3mm 돌출됩니다).
토크가 가해지면 콘 볼트가 확장 클립으로 당겨져 드릴 드릴 홀 벽으로 확장됩니다.
Installation FWA
1
/ 5
1
2
3
4
5
Documents for download
Load Table
pdf,
Wedge Anchor FWA - Recommended loads of a single anchor in normal concrete of strength class C20/25.
